Що таке коефіцієнт потужності 3-фазного трансформатора напруги 0,8?

3-фазний трансформатор напруги містить три набори первинної та вторинної обмоток, які забезпечують ефективне перетворення напруги та струму. Вони відіграють важливу роль у всій електромережі, від виробництва електроенергії до розподілу, забезпечуючи ізоляцію між ланцюгами та запобігаючи перешкодам постійного струму (DC) у системі змінного струму (AC). Вони іноді використовуються для регулювання індуктивності або ємності для оптимізації корекції коефіцієнта потужності. 3-фазний трансформатор напруги з коефіцієнтом потужності (PF) 0,8 означає, що струм відстає від напруги, і навантаження може використовувати 80% джерела живлення генератора.

Переваги 3-фазного трансформатора напруги Коефіцієнт потужності 0,8

01/

Більше потужності
3-фазний трансформатор напруги забезпечує найбільшу перевагу в тому, що він забезпечує систему більшою потужністю, ніж одно-фазний трансформатор. Так як в сердечнику три обмотки, то він явно більш потужний. По суті, він дуже підходить для пристроїв, де є сильна потреба в струмі, оскільки три фази можуть легко забезпечити це.

02/

Недорого
3-фазний трансформатор напруги набагато дешевший, ніж однофазний. Оскільки він має одну жилу з трьома обмотками, вартість покупки трьох однофазних трансформаторів буде дорожчою. Електрогенератори можуть заощадити багато грошей, використовуючи 3-фазний трансформатор напруги.

03/

Швидка збірка
Зібрати 3-фазний трансформатор напруги набагато легше, ніж однофазний. Ви можете легко отримати однофазний струм від трифазної системи, але важко зробити навпаки. Оскільки трифазна машина має три однофазні обмотки, ви можете використовувати її для живлення однієї схеми.

04/

Легкий
Ви були б здивовані, дізнавшись, що 3-фазний трансформатор напруги насправді легший за вагою, ніж однофазний. Завдяки цьому його також легше транспортувати з одного місця в інше. Він займає менше місця і легко встановлюється на електростанції. Розмір робить його зручним і легким для переміщення, що дозволяє промисловості встановлювати його скрізь, де потрібно.

05/

Легке обслуговування та ремонт
3-фазні трансформатори напруги легше обслуговувати і ремонтувати. Якщо будь-яка несправність або проблема виникає в одній фазі, інші дві фази можуть взяти на себе навантаження. Дуже рідко несправність виникає разом у всіх трьох фазах разом. Якщо воно виникає, його легко вирішити.

06/

Вища ефективність
І останнє, але не менш важливе, трифазний електричний трансформатор споживає набагато менше енергії для роботи, ніж його одно-фазний аналог. Він забезпечує постійне живлення для навантаження, що робить його ефективнішим і-рентабельнішим. Це само-трансформатор із самоохолодженням, який автоматично готується до наступної потреби в електроенергії, коли вона виникає.

Трансформатор потенціалу відведення напруги з епоксидної смоли

Трансформатори напруги відповідають стандартам GB20840.3-2013 і IEC60044-2
Номінальний рівень ізоляції: 40,5/95/200 кВ
Номінальна частота: 50 Гц або 60 Гц

Трансформатор потенціалу 33 кВ

Трансформатори напруги відповідають стандартам GB20840.3-20 13 і IEC60044-2
Номінальний рівень ізоляції: 40,5/95/185 кВ
Номінальна частота: 50 Гц або 60 Гц

Трансформатор 33кв 11кв

Трансформатори напруги відповідають стандартам GB20840.3-2013 і IEC60044-2
Номінальний рівень ізоляції: 40,5/95/185 кВ
Клас забруднення: classll
Номінальна частота: 50 Гц або 60 Гц
Коефіцієнт потужності навантаження:cosφ=0.8(затримка)

Середня напруга

Номінальна напруга: 12 кВ
Частота: 50/60 Гц
Рівень ізоляції: 12/42/75 кВ, 7,2/32/60 кВ
Клас точності: 0,2, 0,5, рівень 1, рівень 3
Номінальний вторинний вихід: 0,2/0.2 0.5/0.5 6P 0,2/0,5

Вимірювальний трансформатор

Трансформатори напруги відповідають стандартам GB20840.3-2013 і IEC60044-2
Номінальний рівень ізоляції: 12/42/75,7,2/32/60 кВ
Номінальна частота: 50 Гц або 60 Гц

Трансформатор 15кВ ПТ

Трансформатор 11000 Вольт

Вторинний вихід трансформатора 10 кВ 30 ВА

Трансформатор 12 кВ

Чому обирають нас?

Наша фабрика
Youxing Electric Co., Ltd. є професійним виробником, що спеціалізується на виробництві трансформаторів струму та напруги 0,5-66 кВ.

Індивідуальні послуги
Ми проводимо детальний аналіз технічних потреб наших клієнтів і пропонуємо варіанти налаштування відповідно до конкретних вимог клієнтів.

Професійна команда
Члени команди є висококваліфікованими та досвідченими у своїх відповідних ролях і мають необхідну освіту, підготовку та досвід, щоб досягти успіху у своїй роботі.

Висока якість
Наша продукція виробляється або виконується за дуже високими стандартами з використанням найкращих матеріалів і виробничих процесів. На основі вибору нових матеріалів, нових структур і нових процесів підприємства активно розробляють нові продукти з відмінною продуктивністю та надійною роботою.

Сучасне обладнання
Обладнання, засноване на останніх технологічних розробках, має вищу ефективність, кращу продуктивність і більшу надійність.

Типи 3-фазних трансформаторів напруги Коефіцієнт потужності 0,8

Закриті три{0}}фазні трансформатори

Закриті три{0}}фазні трансформатори розсіюють тепло через розширені ребра. Коли температура всередині трансформатора підвищується, ці ребра розширюються, дозволяючи повітрю продувати безпосередньо через них для розсіювання тепла.

Трифазні трансформатори відкритого-типу-

Трансформатори відкритого-типу — це пристрої, які перетворюють напругу змінного струму з одного рівня на інший. Трифазні трансформатори відкритого-типу-мають допоміжні масляні баки. Це розподільчі трансформатори з вхідною напругою 35 кВ, 22 кВ, 10 кВ, вихідною напругою 0,4 кВ і занурені в стандартне ізоляційне масло.

Сухі-трансформатори

У сухих-трансформаторах не використовується рідка ізоляція. Натомість їх котушки або сердечники занурені в рідину. Замість цього котушки та сердечники зберігаються в герметичному резервуарі під тиском повітря.

Аморфні трансформатори

Аморфні трансформатори – це-енергозберігаючі трансформатори, які встановлюються в електромережах. Сердечник цих трансформаторів виготовлено з не-орієнтованого заліза-кремнію. Типовий матеріал (метглас) — це сплав заліза з бором, кремнієм і фосфором у вигляді тонких листів, які швидко охолоджуються після плавлення. Ці матеріали мають високу проникність, низький магнітний опір і високу діелектричну міцність. Високий опір і тонкі листи призводять до низьких втрат через вихрові струми під впливом змінних магнітних полів.

Застосування 3-фазного трансформатора напруги Коефіцієнт потужності 0,8

Розподіл потужності

Оскільки напруга, що виходить з ліній електропередач, часто занадто висока, щоб використовувати її безпосередньо в житлових і комерційних приміщеннях, зазвичай потрібен 3-фазний трансформатор напруги, щоб знизити її до більш керованого рівня.

Промислове застосування

Усі ці підприємства потребують великої кількості електроенергії:
сталь
Майнінг
Нафта і газ
хімічний
Автомобільний
Вони забезпечують надійну передачу електроенергії для різноманітних процесів, таких як рафінування, дистиляція, змішування, перекачування та нагрівання, забезпечуючи плавну та безперебійну роботу установок.

Управління двигуном

3-фазний трансформатор знаходить застосування для регулювання швидкості та напрямку для двигунів, які є життєво важливими компонентами в різноманітних галузях промисловості.

Генерація електроенергії

Крім того, на гідроелектростанціях, теплових, атомних, вітрових і сонячних електростанціях трифазний трансформатор напруги відіграє вирішальну роль у підвищенні напруги для виробленої електроенергії. До них належать турбіни, котли, реактори, турбіни або сонячні батареї перед передачею в електромережу.

Відновлювані джерела енергії

Подібним чином на сонячних і вітряних електростанціях трифазні трансформатори напруги в основному використовуються для підвищення напруги електроенергії, виробленої сонячними панелями, перед передачею її в електромережу. Ці трансформатори відіграють вирішальну роль у забезпеченні ефективної та надійної передачі електроенергії, виробленої відновлюваними джерелами, допомагаючи зменшити залежність від викопного палива та сприяти сталим енергетичним практикам.

БЕС

У системах накопичення енергії акумуляторів (BESS) 3-фазний трансформатор напруги відіграє вирішальну роль у забезпеченні інтеграції системи накопичення енергії в електричну мережу. Вони полегшують перетворення змінного струму (ac), виробленого BESS, у відповідну напругу та частоту, необхідні для підключення до мережі. Це забезпечує плавну та ефективну передачу електроенергії між BESS і мережею, забезпечуючи ефективне керування енергією, стабільність мережі та підтримку інтеграції відновлюваної енергії. Крім того, 3-фазний трансформатор напруги забезпечує збалансований розподіл електроенергії та зменшує втрати під час перетворення та передачі енергії, підвищуючи загальну продуктивність BESS.

Компоненти 3-фазного трансформатора напруги Коефіцієнт потужності 0,8

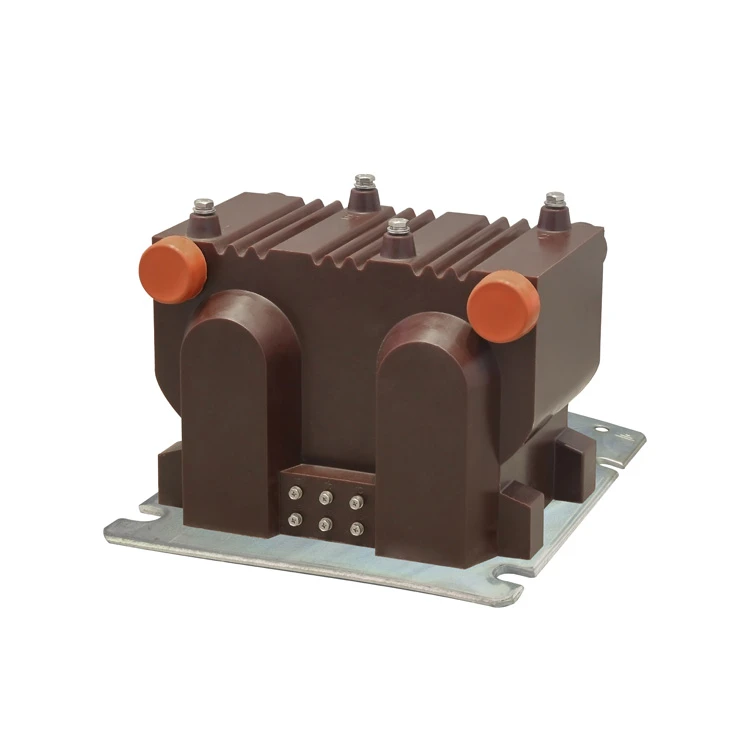

3 Phase Voltage Transformer Power Factor 0.8

Сердечник трансформатора:
Ядро складається з лімба і ярма. На кінцівці розташована обмотка, тоді як ярмо з’єднує кінцівки, утворюючи замкнутий магнітний ланцюг. Сердечник трансформатора складається з кількох тонких листів електротехнічної сталі (кремнієвої сталі), ізольованих один від одного.

Обмотка 3-фазного трансформатора напруги:
Обмотка зазвичай виконується з мідного або алюмінієвого дроту, обгорнутого ізоляцією. Його роль полягає в отриманні вхідної енергії та передачі вихідної енергії.

Корпус трансформатора:
Матеріал корпусу залежить від типу трансформатора і може бути виготовлений із пластику, дерева, сталі, чавуну або листового металу. Він служить для захисту внутрішніх компонентів трансформатора.

Ізоляція:
Ця частина діє як бар'єр, що відокремлює обмотки від сердечника.

Трансформаторне масло:
Трансформаторне масло виконує дві основні функції: ізоляцію та охолодження. Ізоляційні властивості масла запобігають короткому замиканню та виникненню дуги. Це масло діє як охолоджувач, відводячи тепло від сердечника та обмоток.

Термометри:
Термометри контролюють температуру масла.

Системи скидання тиску:
Системи скидання тиску є частиною протоколу безпеки. Вони усувають ситуації надлишкового тиску, коли масло спалахує через коротке замикання.

Кулер:
Система охолодження охолоджує охолоджуючу рідину. Він охолоджує гарячу олію через труби з водяним або повітряним-охолодженням. Потім теплоносій повертається в сердечник і обмотки.

Танк:
Бак захищає обмотки і сердечник трансформатора від зовнішніх впливів і утримує теплоносій.

Масляний консерватор:
Масляний консерватор являє собою посудину, встановлену окремо від бака. Це допомагає утримувати масло після того, як воно розширилося через нагрівання в обмотках і сердечнику.

Регулятори напруги:
Регулятори напруги змінюють вихідну напругу, яка має тенденцію до зниження в умовах навантаження. Зміна обертів відводів за допомогою перемикача відводів регулює співвідношення напруги.

Газове реле-:
Газові реле- мають іншу назву – реле Бухгольца. Він утримує вивільнений газ, що виділяється з бака трансформатора, і бачити цей вільний газ вказує на наявність проблеми з трансформатором.

Сапуни:
Сапуни працюють, щоб зберегти трансформаторне масло сухим. Ці сапуни видаляють вологу з повітряних кишень над рівнем масла консерватора.

Конфігурація 3-фазного трансформатора напруги

Існує два важливі способи з’єднання цих три{0}}фазних машин: з’єднання зіркою та трикутником.
З'єднання зіркою також називають з'єднанням Y. Він має чотири клеми, але має три обмотки. Три обмотки утворюють три фази ланцюга, тоді як четверта клема є клемою, до якої підключаються інші три обмотки; це загальна нейтральна точка.

З’єднання «трикутник», також відоме як сітчасте з’єднання, — це взаємозв’язок трьох обмоток із з’єднанням кінців обмоток у замкнутий контур. Він має три клеми та обмотки, без нейтральної точки, але використовує заземлення. З’єднання «трикутник» налаштовано як систему з високою -віткою шляхом заземлення середньої точки однієї фази.

Три{0}}фазні трансформатори можна підключати в чотирьох типових конфігураціях:

01/

Дельта-Дельта (D/D)
У дельта-трансформаторі (позначеному D/D) як первинна, так і вторинна обмотки з’єднані в дельта-конфігурацію. Ця конфігурація має кілька переваг. Якщо одна з трьох котушок не працює або виходить з ладу, решта дві непошкоджені котушки все ще можуть забезпечувати три-фазне живлення приблизно на дві-третини вихідної потужності трансформатора.

02/

Зірка-Зірка (Р/Р)
З чотирьох поширених конфігурацій три{0}}фазних трансформаторів конфігурація Y/Y є найбільш економічно{1}}ефективним вибором і забезпечує безперебійну передачу електроенергії без зсуву фаз між первинною та вторинною обмотками. Наявність заземленого (нульового) дроту як на первинній, так і на вторинній сторонах забезпечує універсальність для подачі живлення як на три-фазні, так і на одно-фазні навантаження.

03/

Delta-Star (D/Y)
Основна конфігурація трикутник і вторинна зірка (D/Y) виділяються своєю здатністю забезпечити три-збалансоване навантаження для об’єкта виробництва електроенергії, легко адаптуючись до різноманітних застосувань. Ця конфігурація зазвичай використовується для живлення комерційних, промислових і-житлових районів.

04/

Зірка-Дельта (Р/Д)
При високій вхідній напрузі напруга на одній котушці знижується в √3 разів, що зменшує кількість витків обмотки та ізоляцію. Цю конструкцію можна використовувати як понижуючий-трансформатор, переважно в кінці лінії електропередачі. Він також включає провід заземлення (нейтраль) на стороні живлення.

Як виміряти 3-фазний трансформатор напруги за допомогою таблиці розмірів?

Збирайте інформацію
Зберіть відповідну інформацію щодо вашої електричної системи та вимог. Основний і вторинний струми, частота, тип навантаження (наприклад, резистивне або магнітне), величина навантаження або ква та будь-які унікальні вимоги до застосування часто включаються для визначення розмірів 3-фазного трансформатора напруги.

Придбайте схему 3-фазного трансформатора напруги
Отримайте точну таблицю розмірів трифазного трансформатора напруги. Відповідно до таких змінних, як ККД трансформатора, коефіцієнт потужності та характеристики навантаження, значення ампер повного навантаження, наведені в таблиці, можуть бути неточними.

Знайдіть основну напругу
Це електричний вихід, який трансформатор отримає від джерела електрики.

Визначте вторинну напругу
Запишіть відповідну вторинну напругу на діаграмі. Він визначає перетворення напруги між первинною та вторинною сторонами трансформатора.

Розрахуйте номінальний коефіцієнт KVA
Щоб розрахувати номінальну потужність 3-фазного трансформатора напруги КВА, нам потрібно наступне:
Первинна напруга
Первинний струм
Коефіцієнт потужності
Показник KVA 3-фазної системи відображає загальну потужність. Він являє собою максимальну повну напругу, яку може витримати трансформатор, не перевищуючи меж теплової енергії.

Враховуйте інші фактори
Інші фактори можуть впливати на фактичний рейтинг KVA, необхідний для конкретного застосування.

Наша фабрика

Площа заводу Youxing Electric Co., Ltd. становить 5600 квадратних метрів. Є 51співробітник, 5 техніків із проміжними титулами та 2 старших інженера, що забезпечує гарантію для розробки нових продуктів. На основі вибору нових матеріалів, нових структур і нових процесів підприємства активно розробляють нові продукти з хорошими характеристиками та надійною роботою. На даний момент основна продукція, яка самостійно розробляється та виробляється, налічує понад 230 моделей і більше 2000 специфікацій. Продукція широко використовується на електростанціях, електростанціях, заводах і в енергосистемах. Вони добре продаються в провінціях, містах і автономних районах по всій країні і багато разів використовувалися в ключових національних проектах. Частина продукції експортується в Росію, Африку, Південно-Східну Азію та інші країни. Крім того, наша компанія також може проектувати та виготовляти трансформатори зі специфікаціями відповідно до вимог замовника

Сертифікат

FAQ

З: 3-фазний трансформатор змінного або постійного струму?

A: У три{0}}фазному електроживленні напруга на кожному дроті зміщена по фазі на 120 градусів відносно кожного іншого дроту. Оскільки це система змінного струму, вона дозволяє легко підвищувати напругу за допомогою трансформаторів до високої напруги для передачі та знижувати для розподілу, забезпечуючи високу ефективність.

З: Яка різниця між 3-х одно-фазним трансформатором і 3-фазним трансформатором?

A: Обидва використовуються для підвищення-або зниження-напруги змінного струму до потрібного значення. Основна відмінність між одно-фазними та три-фазними трансформаторами полягає в тому, що одно-фазний трансформатор складається лише з однієї пари обмоток, тоді як три-фазний трансформатор складається з трьох-пар обмоток трансформатора.

Q: Яке призначення 3-фазного трансформатора?

В: Три{0}}фазні трансформатори — це пасивні машини, які передають електричну енергію між ланцюгами. У вторинному ланцюзі магнітний потік індукує електрорушійну силу (ЕРС), таким чином підвищуючи (збільшуючи) або знижуючи (зменшуючи) напругу без зміни частоти.

Q: Скільки проводів має 3-фазний трансформатор?

A: 3-фазні трансформатори зазвичай мають щонайменше 6 обмоток- 3 первинних і 3 вторинних. Первинна та вторинна обмотки можуть бути з’єднані в різних конфігураціях відповідно до різних вимог. У звичайних додатках обмотки зазвичай з’єднуються в одну з двох популярних конфігурацій: трикутник або зірочка.

З: Чи можете ви підключити 3-фазний трансформатор до однофазного?

A: Ні, однофазний трифазний трансформатор може призвести до можливого пошкодження трансформатора. Трифазні трансформатори повинні мати всі три фази правильної проектної напруги, поданої на первинну обмотку для належної роботи.

З: У чому перевага 3-фазного трансформатора перед групою з 3 однофазних трансформаторів однакової потужності?

A: Вартість 3-фазного трансформатора менша, ніж банк із трьох однофазних трансформаторів, тому що потреба в залізі менша. У групі з 3 однофазних трансформаторів використовуються шість клем, а в трифазному трансформаторі використовуються лише три клеми.

З: Як визначити трансформатор Wye чи Delta?

A: Більшість розподільних ліній низької напруги, які ви бачите, мають конфігурацію Y (червоний, жовтий, синій і нейтральний). Конфігурація Delta має 3 фази, з'єднані як трикутник. Зазвичай вони не мають нейтрального кабелю.

З: Як вибрати 3-фазний трансформатор?

Відповідь: Вибрано трифазний трансформатор, призначений для роботи на цій частоті, первинна (вхідна) обмотка дорівнює напрузі живлення, а вторинна (вихідна) дорівнює напрузі, необхідній для навантаження. 3. Якщо на табличці з навантаженням вказано значення в кВА, трансформатор можна вибрати безпосередньо з діаграм.

З: Чи потрібна нейтраль для 3-фазного трансформатора?

A: В одно-фазних навантаженнях нейтральний дріт забезпечує зворотний шлях для струму, а в збалансованих 3-фазних навантаженнях, оскільки вони задовольняють наведеним вище критеріям, струми входять і повертаються через лінії, створюючи 0A незбалансованого струму. Отже, нульовий провід не потрібен.

З: Чому ми використовуємо три-фазні трансформатори замість однофазних?

В: Основна перевага використання три{0}}фазного трансформатора полягає в тому, що він допомагає вирівняти навантаження на різні фази. Це пояснюється тим, що потужність рівномірно розподіляється між трьома фазами, а не зосереджена лише на одній. Це може призвести до більш ефективного використання енергії та меншого зносу обладнання.

З: Яке три{0}}з’єднання трифазного трансформатора найчастіше використовується?

Відповідь: Трикутник--зв’язка зіркою є найбільш поширеним з’єднанням три-фазного трансформатора. Вторинна обмотка, з’єднана зіркою-, дозволяє розподілити однофазне навантаження між трьома фазами до нейтралі, а не розміщувати все на одній обмотці, як у випадку з чотирипровідною вторинною обмоткою трикутником.

З: Що станеться, коли ви-перетворите однофазний трансформатор на три-фазний?

Відповідь: Однофазність — це стан трифазних двигунів і трансформаторів, при якому припиняється живлення однієї з фаз. Одна фаза спричиняє негативну послідовність фаз у напрузі. Оскільки двигуни зазвичай мають низький опір для напруги зворотної послідовності фаз.

З: Як дізнатися, чи мій 3-фазний трансформатор несправний?

A: Симптоми проблем із якістю живлення включають вібрацію, надмірне дзижчання або дзижчання та перегрів. Техніки повинні час від часу перевіряти потужність трансформаторів, які живлять нелінійні навантаження, наприклад частотно-регулювальні приводи (VFD) або імпульсні джерела живлення. Це гарантує роботу в допустимих межах.

З: Як визначити, що трансформатор однофазний чи три-фазний?

A: Однофазні трансформатори можуть бути зроблені в трансформатор, встановлений на стовпі, або трансформатор, встановлений на колодці. Трифазні: три-фазні трансформатори мають три комплекти обмоток, з’єднаних у трикутник (Δ) або зірочку (Y).

Q: Який тест для 3-фазного трансформатора?

A: Перевірка магнітного балансу проводиться лише на три-фазних трансформаторах, щоб перевірити дисбаланс у магнітному колі. Результат цього тесту вказує на рівномірний розподіл флюсової ізоляції. Цей тест виконується шляхом подачі 3-фазної напруги змінного струму 400 В до однієї обмотки, виміряної індукованої напруги на двох інших обмотках на одній стороні.

З: Чому нам потрібен три{0}}фазний трансформатор?

В: Три{0}}фазні трансформатори справляються з вищими навантаженнями ефективніше, ніж інші агрегати. Їх ефективність зменшує втрати енергії, знижує експлуатаційні витрати та покращує продуктивність системи в цілому.

З: Який трансформатор кращий, однофазний чи три{0}}фазний?

A: Три-фазні трансформатори є більш ефективними, мають меншу падіння напруги та забезпечують збалансоване навантаження, тоді як одно-фазні трансформатори дешевші та потребують менше місця для встановлення.

З: Для чого-трифазні трансформатори найчастіше використовуються?

A: Трансформатори, з’єднані зіркою-трикутником, широко використовуються в розподільчій системі малої потужності з первинними обмотками, які забезпечують три-дротове збалансоване навантаження для комунальної компанії, тоді як вторинні обмотки забезпечують необхідне 4--проводове з’єднання нейтралі або заземлення.

З: Як перевірити 3-фазний трансформатор мультиметром?

В: Встановіть мультиметр на значення «Ом». Торкніться одним проводом мультиметра до одного кінця первинної обмотки, а іншим проводом мультиметра доторкніться до іншого кінця первинної обмотки. Перевірте показання на мультиметрі. Опір має бути низьким, що вказує на безперервність між двома проводами.

Q: Коли використовувати трансформатор Wye Delta?

A: Трансформатор Delta Wye зазвичай виконує роль джерела живлення в системі розподілу, тому він поширений у промислових місцях, житлових районах і комерційних районах. Оскільки у фазовому трансформаторі часто використовується з’єднання типу «трикутник», візьмемо як приклад трифазний трансформатор, встановлений на колодці.
